Opis

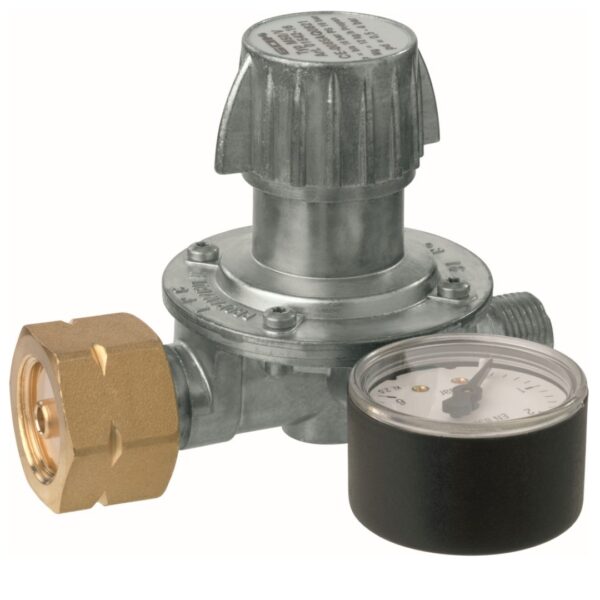

Reduktor średniego ciśnienia typu M50-V z regulacją i z manometrem

Wydajność: 12 kg/h

Ciśnienie wyjściowe: 0,5-4 bar

Maksymalne dopuszczalne ciśnienie: PS 16 bar

Przyłącza: Kombi x G 3/8 L stoż.

Reduktor jest urządzeniem utrzymującym stałe ciśnienie wyjściowe, niezależnie od wahań ciśnienia wejściowego, czyli ciśnienia w butli z gazem oraz zmian przepływu temperatur w zakresie ustalonych granic. W zależności od wersji reduktor ten może być fabrycznie ustawiony an stałe bądź może być regulowany.

Czynniki robocze

Lista czynników roboczych z określeniem oznaczenia, normy oraz kraju znajduje się w Internecie. Pełny adres strony można znaleźć w instrukcji obsługi, która dołączana jest do produktu.

Zalety i wyposażenie

Opcja z czujnikiem przepływu EFV – czujnik przepływu EFV to zintegrowane urządzenie zabezpieczające powodujące odcięcie przepływu gazu w momencie, gdy natężenie przepływu jest większe niż 110% wartości zadanej reduktora ciśnienia. Może być to spowodowane np. pęknięciem węża lub rury. Przywrócenie przepływu gazu następuje poprzez ręczną ingerencję po usunięciu okoliczności, które spowodowały zadziałanie urządzenia uruchamianego ręcznie. Reduktor ciśnienia jest oznaczony na tabliczce znamionowej symbolem "EFV". Uruchomienie czujnika przepływu następuje przez naciskanie przycisku obsługowego do momentu wyrównania ciśnienia.

Opcja manometru – produkt może być wyposażony też w manometr wskazujący ciśnienia na wyjściu.

Montaż

Przed przystąpieniem do montażu należy też dokładnie sprawdzić produkt pod kątem ewentualnych uszkodzeń transportowych oraz kompletności zestawu. Sam montaż wykonuje się bezpośrednio na zbiorniku gazu i powinny go wykonywać osoby, które posiadają do tego odpowiednie kwalifikacje. W instrukcji dołączonej do produktu znajdują się wszelkie wskazówki dotyczące instalacji.

Użytkowanie

W przypadku stosowania produktu na zewnątrz należy go zamontować w miejscu, które będzie dokładnie zabezpieczone przed dostawaniem się kropli wody.

Użytkowanie niezgodne z przeznaczenie to takie, które wykracza poza zakres zgodnego użycia, np.:

• stosowanie innych mediów bądź wartości ciśnienia,
• zastosowanie gazów w fazie ciekłej,
• montaż przeciwny do kierunku przepływu,
• używanie niezgodnych przewodów elastycznych,
• samodzielne zmiany w produkcie bądź jego części.

Obsługa

Reduktor ciśnienia EFV z otwarciem ręcznym

• Zamknąć całą armaturę odcinającą podłączonych urządzeń odbiorczych.
• Powoli otworzyć zawory na butli z gazem.
• Wcisnąć przycisk obsługowy czujnika przepływu EFV 5-10 sekund, aż wyrówna się ciśnienie. Im dłuższy jest wąż, tym dłużej należy przytrzymać przycisk obsługowy.
• Otworzyć całą armaturę odcinającą podłączonych urządzeń zbiorczych.

Wymiana

Aby zagwarantować prawidłowe działanie instalacji w normalnych warunkach eksploatacji, zaleca się wymianę urządzenia przed upływem 10 lat od daty produkcji.
