KOMPONENTY | ROZWIĄZANIA | SYSTEMY:

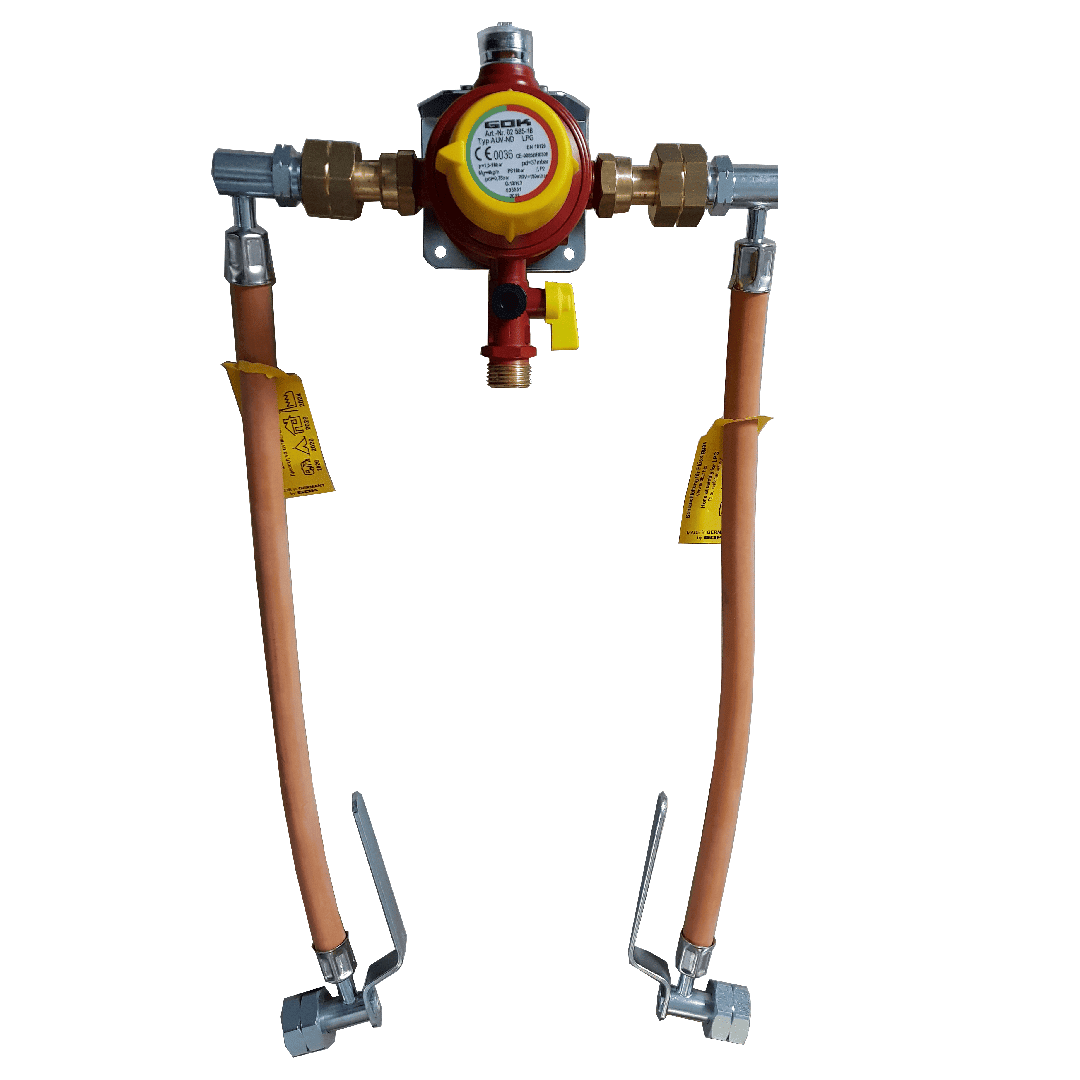

Instalacja dwubutlowa 37mbar, 4 kg/h

Instalacja butlowa z automatycznym przełącznikiem oraz zintegorwanym reduktorem do podłączenia do butli gazowych o maks. ciężarze napełnienia 33 kg

Elementy zestawu: węże wysokiego ciśnienia z przyłączem GF, automatyczny przełącznik z pokrętłem obsługowym, wskaźnikiem pracy i rezerwy, zabezpieczeniem przed cofaniem się gazu, reduktor niskiego ciśnienia z wydmuchowym zaworem bezpieczeństwa PRV, oraz elementy do przykręcenia.

Zalety i wyposażenie
nadaje się zwłaszcza do stosowania w rzemiośle i gospodarstwach domowych
wymiana butli jest możliwa bez przerywania pracy
z zaworem zwrotnym, zapobiegającym wypływowi gazu podczas wymiany butli

Zgodność
armatura z Certyfikatem badań typu DIN DVGW lub DVGW lub Świadectwem badań typu UE wg GGV

Opis

Instalacja dwubutlowa ze zintegrowanym automatycznym przełącznikiem z reduktorem.

Wydajność: 4 kg/h

Ciśnienie wyjściowe: 37 mbar

Maksymalne dopuszczalne ciśnienie: PS 16 bar

Przyłącze na wyjściu: 1/2 prawy stoż.

Instalacje butlowe LPG cieszą się wśród inwestorów coraz większym zainteresowaniem. Jedną z dostępnych opcji jest instalacja dwubutlowa. Dzięki połączeniu dwóch butli gazowych w jedną instalację możliwe jest doprowadzenie większej ilości gazu do instalacji i odbiorników.

Zalety i wyposażenie

Instalacja butlowa z przełącznikiem automatycznym:

  • Pobór gazu odbywa się na zmianę z obu stron, a wymiana butli jest możliwa bez przerywania pracy.
  • Obwód bezpieczeństwa: wbudowane urządzenie zabezpieczające zapobiega wypływaniu strumienia gazu podczas wymiany butli.
  • Opcjonalne: wersja ze wskaźnikiem elektronicznym (praca/rezerwa) z wyświetlaczem (zielony/czerwony).

Zakres dostawy

  • węże wysokociśnieniowe
  • odpowiednia liczba, elementów mocujących.
  • przełącznik ze zintegrowanym reduktorem niskiego ciśnienia z nadciśnieniowym wydmuchowym zaworem bezpieczeństwa PRV z otworem oddechowym
  • zestaw kontrolny umożliwiający kontrolę szczelności instalacji gazu płynnego bez demontażu reduktora ciśnienia
  • przyłącze na wyjściu ½” gwint prawy

Montaż

Przed przystąpieniem do montażu należy sprawdzić, czy żaden z elementów nie uległ uszkodzeniu w trakcie transportu. Samej instalacji powinny dokonywać wykwalifikowane osoby wedle wskazówek zawartych w instrukcji.

Kolejność montażu instalacji dwubutlowej:

  • Połączyć węże wysokociśnieniowe od strony roboczej i strony rezerwowej między przyłączem na wejściu AUV lub MUV albo podwójnym blokiem odcinającym, a zaworem na butli gazowej.

Kontrola szczelności

Po montażu, a przed uruchomieniem konieczne jest przeprowadzenie kontroli szczelności. W tym celu należy:

  • zamknąć całą armaturę odcinającą urządzenie odbiorcze
  • powoli otworzyć zawór poboru gazu na zbiorniku lub zawory na butli gazowej
  • spryskać wszystkie złącza środkiem pieniącym
  • sprawdzić szczelność obserwując, czy w środku pieniącym nie tworzą się pęcherzyki.

Bezpośrednio po kontroli szczelności, instalacja jest gotowa do użycia.

Konserwacja

Prawidłowo zamontowana i użytkowana we właściwy sposób instalacja nie wymaga konserwacji.

Naprawa

Podstawowe błędy, które mogą pojawić się w czasie użytkowania, oraz działania zaradcze można znaleźć w instrukcji. Jeśli jednak nie prowadzą one do ponownego prawidłowego uruchomienia i nie nastąpił błąd w doborze, należy produkt wysłać do producenta w celu przeprowadzenia kontroli. Osoby nieuprawnione nie powinny samodzielnie przeprowadzać żadnych napraw.
