Opis

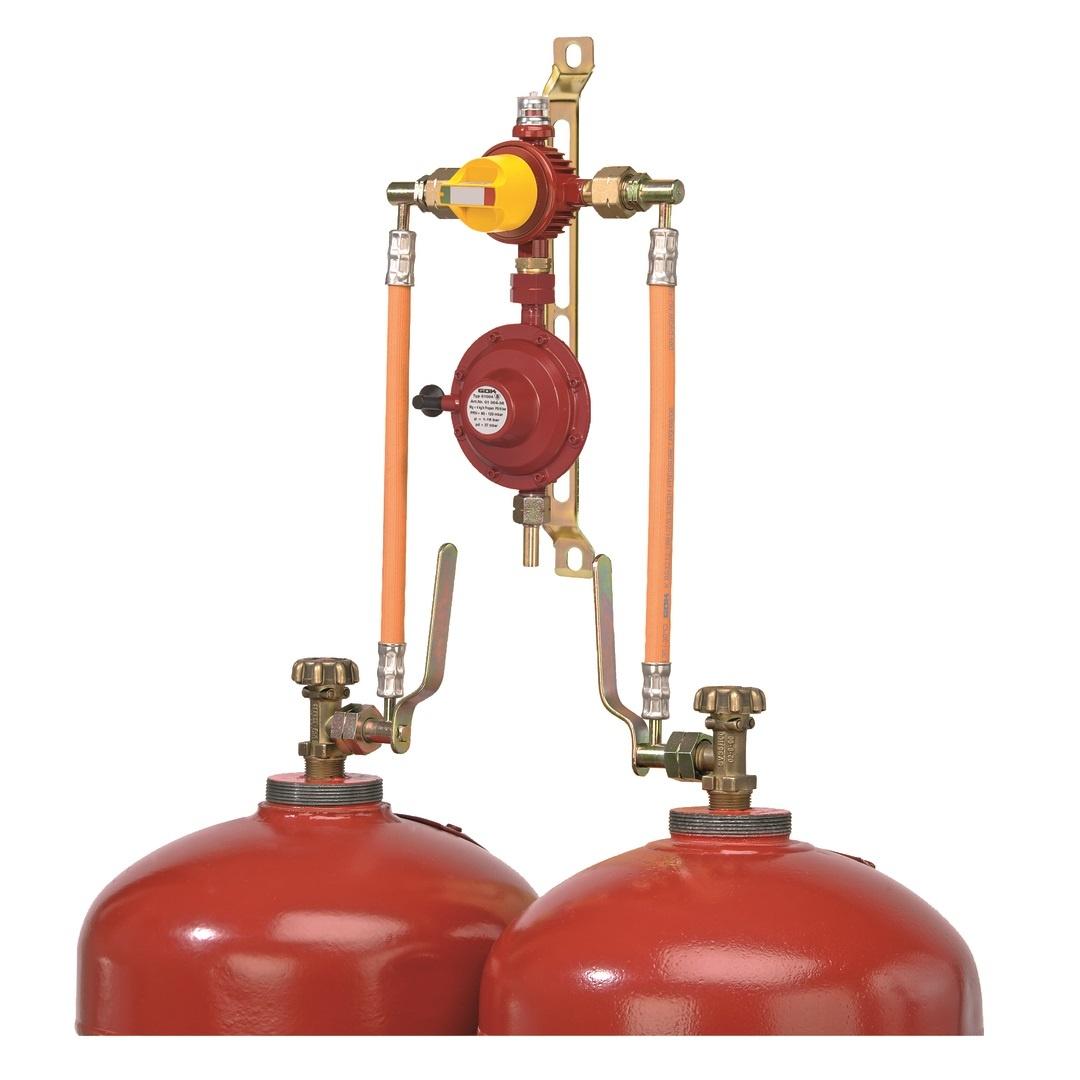

Instalacja dwubutlowa z automatycznym przełącznikiem.

Wydajność: 6 kg/h

Ciśnienie wyjściowe: 37/50 mbar

Maksymalne dopuszczalne ciśnienie: PS 16 bar

Przyłącze na wyjściu: 1/2 L stoż. lub kr. (RST) 12

Instalacje butlowe LPG cieszą się wśród inwestorów coraz większym zainteresowaniem. Jedną z dostępnych opcji jest instalacja dwubutlowa. Dzięki połączeniu dwóch butli gazowych w jedną instalację możliwe jest doprowadzenie większej ilości gazu do instalacji i odbiorników. Taka instalacja wielobutlowa może być wyposażona w przełącznik automatyczny lub ręczny.

Zalety i wyposażenie

Instalacja butlowa z przełącznikiem automatycznym:

• Pobór gazu odbywa się na zmianę z obu stron, a wymiana butli jest możliwa bez przerywania pracy.
• Obwód bezpieczeństwa: wbudowane urządzenie zabezpieczające zapobiega wypływaniu strumienia gazu podczas wymiany butli.
• Opcjonalne: wersja ze wskaźnikiem elektronicznym (praca/rezerwa) z wyświetlaczem (zielony/czerwony).

Zakres dostawy

• węże wysokociśnieniowe
• odpowiednia liczba rurek i przejściówek, śrubunków, elementów mocujących i szyna montażowa
• przełącznik
• reduktor niskiego ciśnienia z nadciśnieniowym wydmuchowym zaworem bezpieczeństwa PRV z otworem oddechowym
• zestaw kontrolny umożliwiający kontrolę szczelności instalacji gazu płynnego bez demontażu reduktora ciśnienia
• przyłącze na wyjściu ½” gwint lewy lub prawy

Montaż

Przed przystąpieniem do montażu należy sprawdzić, czy żaden z elementów nie uległ uszkodzeniu w trakcie transportu. Samej instalacji powinny dokonywać wykwalifikowane osoby wedle wskazówek zawartych w instrukcji.

Kolejność montażu instalacji dwubutlowej:

• Połączyć węże wysokociśnieniowe od strony roboczej i strony rezerwowej między przyłączem na wejściu AUV lub MUV albo podwójnym blokiem odcinającym, a zaworem na butli gazowej.

Kontrola szczelności

Po montażu, a przed uruchomieniem konieczne jest przeprowadzenie kontroli szczelności. W tym celu należy:

• zamknąć całą armaturę odcinającą urządzenie odbiorcze
• powoli otworzyć zawór poboru gazu na zbiorniku lub zawory na butli gazowej
• spryskać wszystkie złącza środkiem pieniącym
• sprawdzić szczelność obserwując, czy w środku pieniącym nie tworzą się pęcherzyki.

Bezpośrednio po kontroli szczelności, instalacja jest gotowa do użycia.

Konserwacja

Prawidłowo zamontowana i użytkowana we właściwy sposób instalacja nie wymaga konserwacji.

Naprawa

Podstawowe błędy, które mogą pojawić się w czasie użytkowania, oraz działania zaradcze można znaleźć w instrukcji. Jeśli jednak nie prowadzą one do ponownego prawidłowego uruchomienia i nie nastąpił błąd w doborze, należy produkt wysłać do producenta w celu przeprowadzenia kontroli. Osoby nieuprawnione nie powinny samodzielnie przeprowadzać żadnych napraw.
