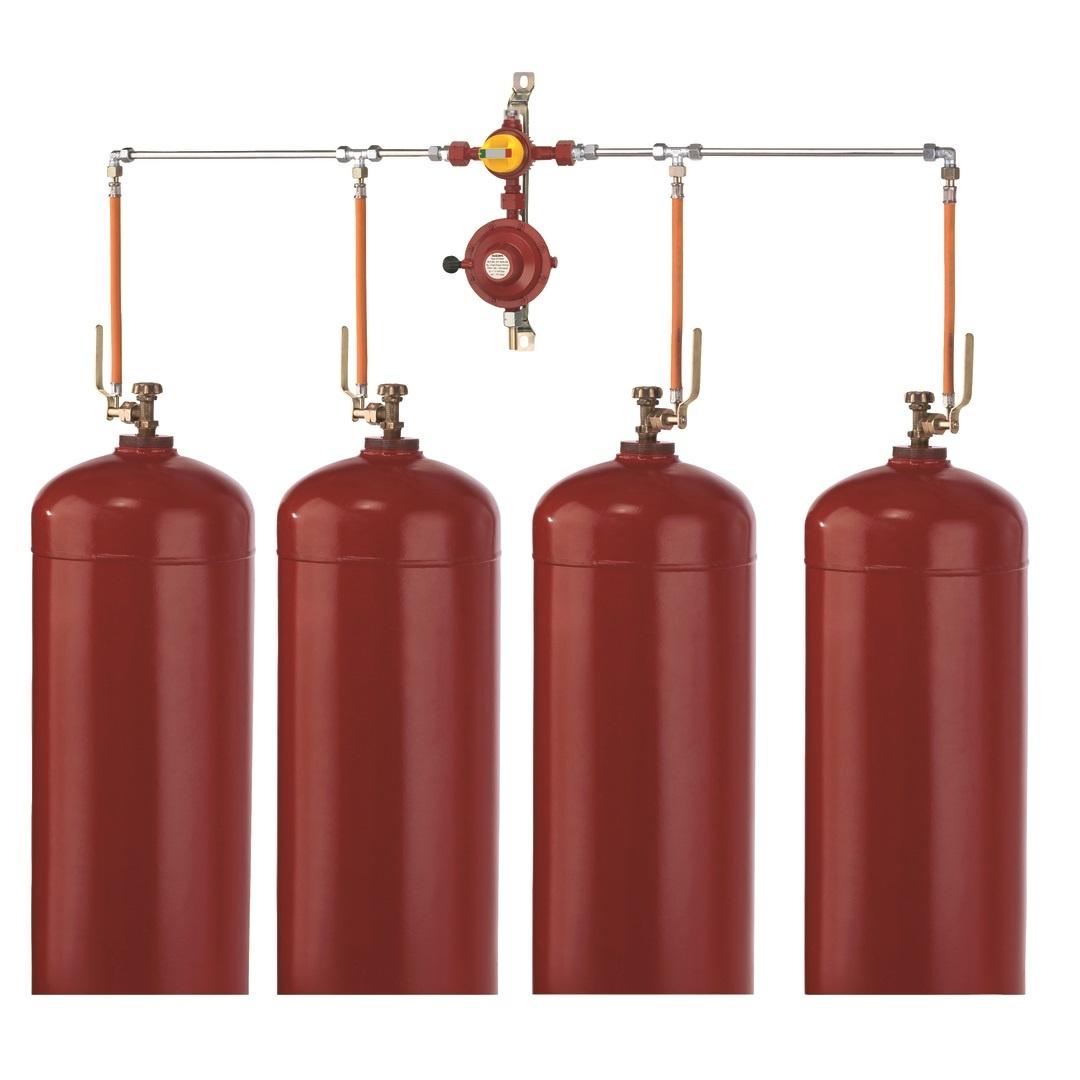

Instalacja czterobutlowa 37/50 mbar, 6 kg/h

SKU: 02-031-26 Kategoria: Tag:

Instalacja butlowa z automatycznym przełącznikiem do podłączenia do butli gazowych o maks. ciężarze napełnienia 33 kg

Elementy zestawu: węże wysokiego ciśnienia z przyłączem Kombi, automatyczny przełącznik z pokrętłem obsługowym, wskaźnikiem pracy i rezerwy, zabezpieczeniem przed cofaniem się gazu, reduktor niskiego ciśnienia z wydmuchowym zaworem bezpieczeństwa PRV, przejściówka do podłączenia przewodu rurowego kr. (RST) 12 mm, elementy do przykręcenia i szyna mocująca

Zalety i wyposażenie
nadaje się zwłaszcza do stosowania w rzemiośle i gospodarstwach domowych
wymiana butli jest możliwa bez przerywania pracy
z zaworem zwrotnym, zapobiegającym wypływowi gazu podczas wymiany butli

Zgodność
armatura z Certyfikatem badań typu DIN DVGW lub DVGW lub Świadectwem badań typu UE wg GGV

Opis

Instalacja czterobutlowa z automatycznym przełącznikiem.

Wydajność: 6 kg/h

Ciśnienie wyjściowe: 37/50 mbar

Maksymalne dopuszczalne ciśnienie: PS 16 bar

Przyłącze na wyjściu: 1/2 L stoż. lub kr. (RST) 12

Rosnąca świadomość ekologiczna wraz ze względami ekonomicznymi sprawiają, że coraz większe grono inwestorów decyduje się na montaż instalacji butlowych LPG. Dzięki połączeniu czterech butli możliwe jest doprowadzenie większej ilości gazu do instalacji zasilania.

Zalety i wyposażenie

Instalacja butlowa z przełącznikiem automatycznym:

  • Pobór gazu odbywa się na zmianę z obu stron, a wymiana butli jest możliwa bez przerywania pracy.
  • Obwód bezpieczeństwa: wbudowane urządzenie zabezpieczające zapobiega wypływaniu strumienia gazu podczas wymiany butli.
  • Opcjonalne: wersja ze wskaźnikiem elektronicznym (praca/rezerwa) z wyświetlaczem (zielony/czerwony) i transformatorem.

Budowa

Przykładem jest instalacja czterobutlowa z przełącznikiem automatycznym typu 0225 AUV:

  • reduktor ciśnienia,
  • przełącznik automatyczny,
  • króciec rurowy krótki,
  • trójnik,
  • króciec rurowy długi,
  • kolanko WL ze śrubunkiem z pierścieniem wcinającym,
  • wąż wysokociśnieniowy,
  • szyna montażowa.

Montaż

Przed przystąpieniem do montażu należy sprawdzić, czy żaden z elementów składowych nie uległ zniszczeniu lub uszkodzeniu w trakcie transportu. Co ważne, sam montaż mogą wykonywać jedynie pracownicy specjalistycznej firmy, którzy mają odpowiednie kwalifikacje do takich prac. W trakcie ich wykonywania należy bezwzględnie stosować się do wskazówek zawartych w instrukcji.

Kolejność montażu:

  • skręcić króciec wyjściowy zaworu AUV lub MUV albo podwójnego bloku odcinającego z kroćcem wejściowym reduktora ciśnienia,
  • reduktor ciśnienia z przełącznikiem automatycznym zamontować na szynie za pomocą śrub i podkładek
  • zamocować uchwyty rur i szynę montażową pionowo na ścianie

Po montażu należy przeprowadzić kontrolę szczelności, po której instalacja jest gotowa do użytkowania.

Użytkowanie

Co ważne, należy pamiętać, że podczas poboru gazu butla musi znajdować się w pozycji pionowej. Cała instalacja powinna być użytkowana zgodnie z przeznaczeniem. Niezgodne z przeznaczeniem użytkowanie to takie, które wychodzi poza zakres użytkowania zgodnego z przeznaczeniem, czyli:

  • zastosowanie innych mediów lub wartości ciśnienia,
  • zastosowanie gazów w fazie płynnej
  • montaż przeciwnie do kierunku przepływu,
  • używanie niezgodnych przewodów elastycznych,
  • zmiany w produkcie lub jego części.

Konserwacja

Prawidłowo zamontowana i użytkowana we właściwy sposób instalacja nie wymaga konserwacji.

Naprawa

Podstawowe błędy, które mogą pojawić się w czasie użytkowania, oraz działania zaradcze można znaleźć w instrukcji. Jeśli jednak nie prowadzą one do ponownego prawidłowego uruchomienia i nie nastąpił błąd w doborze, należy produkt wysłać do producenta w celu przeprowadzenia kontroli. Osoby nieuprawnione nie powinny samodzielnie przeprowadzać żadnych napraw.

Instrukcja obsługi 02-031-36

Download

Instrukcja obsługi 02-031-36
