Opis

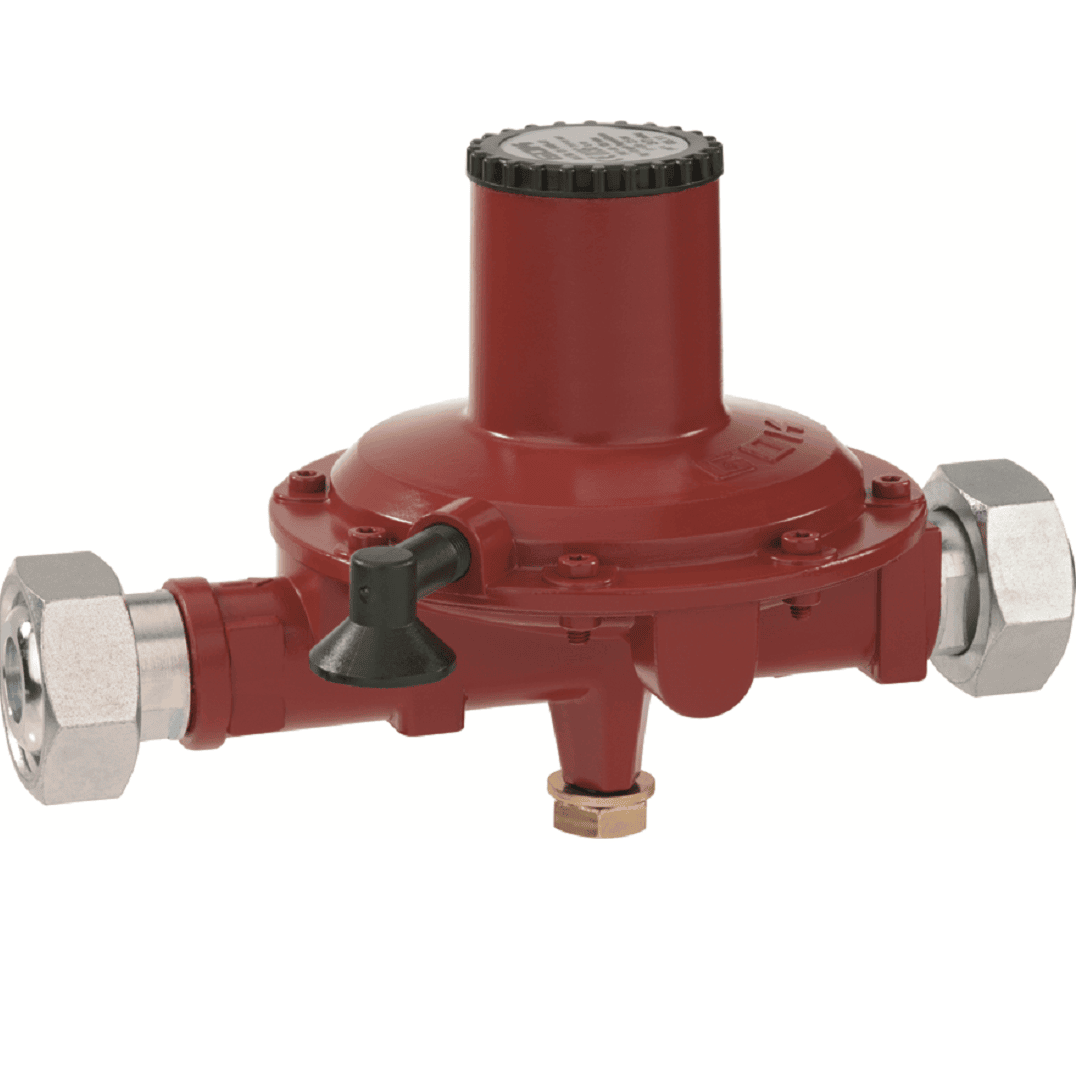

Reduktor gazowy II stopnia z PRV.

Wydajność: 12 kg/h

Ciśnienie wyjściowe: regulowane 37/50 mbar

Ciśnienie wejściowe: od 0,75 do 2,5 bar

Maksymalne dopuszczalne ciśnienie: PS 16 bar

Przyłącza: G 1 nakrętka x G 1 nakrętka

Reduktor gazowy II stopnia ma zadanie utrzymywać stałe ciśnienie wyjściowe podane na tabliczce znamionowej reduktora, niezależnie od wahań ciśnienia oraz zmian przepływu i temperatur w zakresie ustalonych granic.

Budowa reduktora gazowego II stopnia

Reduktor gazowy II stopnia składa się z takich elementów, jak:

• przyłącze na wejściu
• przyłącze na wyjściu
• reduktor niskiego ciśnienia ze zintegrowanym wydmuchowym zaworem bezpieczeństwa PRV
• otwór wentylacyjny, zabezpieczenie przed insektami
• podpora reduktora lub mocowanie na szynie montażowej

Wydmuchowy zawór bezpieczeństwa PRV – to wbudowane, automatycznie działające zabezpieczenie, chroniące podłączone urządzenie odbiorcze przed niedopuszczalnie wysokim ciśnieniem. W przypadku powstania na wyjściu reduktora niedopuszczalnie wysokiego ciśnienia np. pod wpływem promieniowania słonecznego wydmuchowy zawór PRV otwiera się i wypuszcza nadwyżkę ciśnienia do atmosfery. Po spadku ciśnienia wydmuchowy zawór zamyka się samoczynnie.

Użytkowanie reduktora II stopnia

Czynnikiem roboczym jest faza gazowa LPG. Reduktor montowany jest bezpośrednio do przewodu rurowego niskiego ciśnienia. Może być stosowany wewnątrz i na zewnątrz budynków w miejscu osłoniętym przed czynnikami atmosferycznymi. W przypadku montażu wewnątrz budynku wymagane jest odprowadzenie ujścia zaworu PRV.

Każde inne użycie wykraczające poza zakres stosowania zgodnie z przeznaczenie to np.:

• zastosowanie innych mediów i innego ciśnienia
• montaż przeciwnie go kierunku przepływu
• zmiany w produkcie i w jego częściach

Montaż reduktora gazowego II stopnia

Przed przystąpieniem do montażu należy sprawdzić kompletność zestawu, a także ewentualnie uszkodzenia wynikłe w trakcie transportu. Sam montaż powinien być przeprowadzany jedynie przez wyspecjalizowaną firmę i odpowiednio wykwalifikowane osoby według wskazówek zawartych w instrukcji. Warunkiem niezawodnego działania jest prawidłowa instalacja z zachowaniem obowiązujących zasad technicznych dotyczących planowania, budowy i eksploatacji urządzenia.

Bezpośrednio po montażu należy przeprowadzić kontrolę szczelności. Jest to również etap, który muszą wykonywać wykwalifikowane osoby według wskazówek zawartych w instrukcji. Podczas kontroli należy:

• Zamknąć całą armaturę odcinającą podłączonych urządzeń odbiorczych.
• Powoli otworzyć zawór poboru lub zawór butli z gazem.
• Spryskać wszystkie złącza środkiem wg EN 14921
• Sprawdzić szczelność, obserwując czy nie tworzą się pęcherzyki środka pieniącego.

Bezpośrednio po montażu i kontroli szczelności produkt jest gotowy do użytkowania.

Konserwacja i wymiana reduktora II stopnia

Prawidłowo zamontowany i właściwie użytkowany produkt nie wymaga konserwacji.

W razie pojawienia się jakichkolwiek oznak zużycia lub uszkodzenia produktu bądź jego części należy produkt wymienić. W trakcie tej czynności należy postępować zgodnie z instrukcją i krokami z montażu i uruchamiania urządzenia.
