Opis

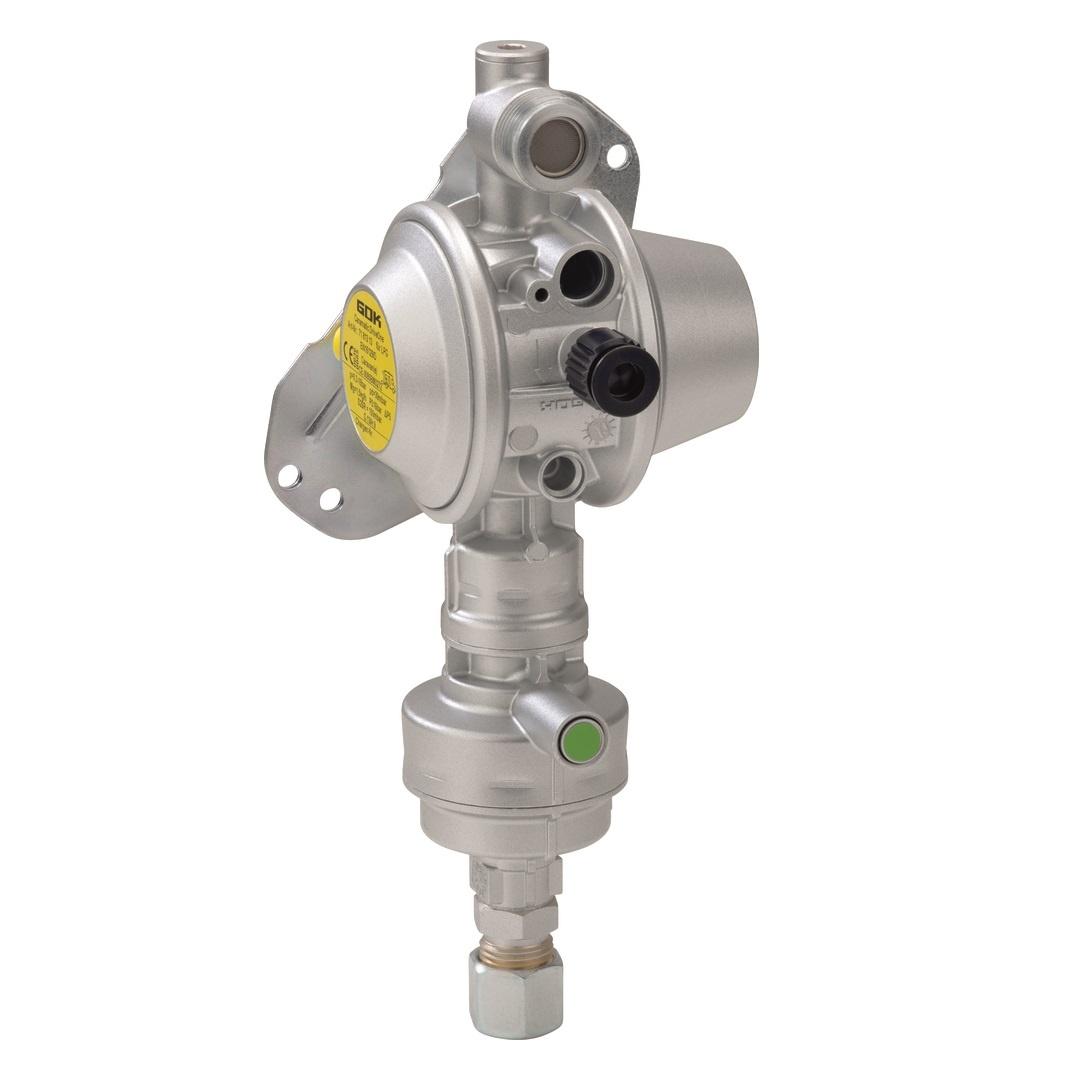

Caramatic Drive One.
Wydajność: 1,5 kg/h
Ciśnienie wyjściowe: 30 mbar
Maksymalne dopuszczalne ciśnienie: PS 16 bar
Przyłącza:
- • montaż pionowy, wejście 90°
- • M20 zew. x 1,5 x śzp. (RVS) 10/8
Zespół reduktora z zabezpieczeniem Caramatic DriveOne do eksploatacji urządzeń gazowych na gaz płynny w przyczepach kempingowych i samochodach kempingowych podczas jazdy, obejmujący: zintegrowany dwustopniowy zabezpieczający reduktor niskiego ciśnienia (S2SR) z mechanicznym czujnikiem zderzenia z przyciskiem obsługowym, zaślepkę, zestawem kontrolnym, wspomagacz dokręcania oraz uchwyt ścienny.
Działanie
Dwustopniowy zabezpieczający reduktor ciśnienia „S2SR” (Safety two Stages Regulator) to dwa połączone szeregowo reduktory ciśnienia. Jeżeli jeden z dwóch stopni reduktora ulegnie awarii, np. na skutek zanieczyszczenia lub innych ciał obcych w zaworze, drugi poziom reduktora przejmuje funkcję redukcji do maksymalnie 150 mbar.
Czujnik zderzenia
Mechaniczny czujnik zderzenia w razie wypadku blokuje przepływ gazu za pomocą oddziałującego bezpośrednio na element wyzwalający opóźnienia wynoszącego 3,5 g ± 0,5 g. Przy średniej masie pojazdu opóźnienie to odpowiada prędkości zderzenia ok. 15 do 20 km/h ze stałą przeszkodą
Budowa
- przyłącze na wejściu
- przyłącze na wyjściu
- zielony przycisk na czujniku zderzenia
- otwór oddechowy S2SR
- króciec kontrolny z nakrętką
- dwustopniowy zabezpieczający reduktor niskiego ciśnienia (S2SR)
- płyta montażowa
Montaż
Przed przystąpieniem do montażu należy sprawdzić produkt pod kątem możliwych uszkodzeń transportowych i kompletności. Sam montaż musi przeprowadzać wyspecjalizowana firma.
Dla zapewnienia prawidłowego działania, zespół reduktora z zabezpieczeniem Caramatic DriveOne musi:
- być przykręcony do stabilnej ściany/sufitu (2 śrubami – nieobjęte zakresem dostawy),
- w zależności od wersji być zamontowany pionowo do stabilnej ściany lub poziomo na suficie skrzynki na butle gazowe,
- mieć element wyzwalający ustawiony zawsze w pionowej pozycji (patrz strzałka na górze),
- zachowywać prawidłowy kierunek montażu, oznaczony strzałką na zespole reduktora z zabezpieczeniem.
Zalecamy montaż filtra gazu na przyłączu na wejściu zespołu reduktora z zabezpieczeniem. (Caramatic ConnectClean nr art. 71 781 01). W gazie płynnym mogą znajdować się zanieczyszczenia. W zależności od wielkości są one wychwytywane przez filtr. Gdy filtr gazu nie jest zamontowany, zwiększa się zużycie delikatnych elementów konstrukcyjnych, co może prowadzić nawet do uszkodzenia instalacji gazu płynnego.
Użytkowanie
Produkt powinien być użytkowany zgodnie z przeznaczeniem. Użytkowanie niezgodnie z przeznaczeniem – Każde inne użycie, wykraczające poza zakres zastosowania zgodnego z przeznaczeniem, co zostało dokładnie opisane w instrukcji obsługi produktu.
