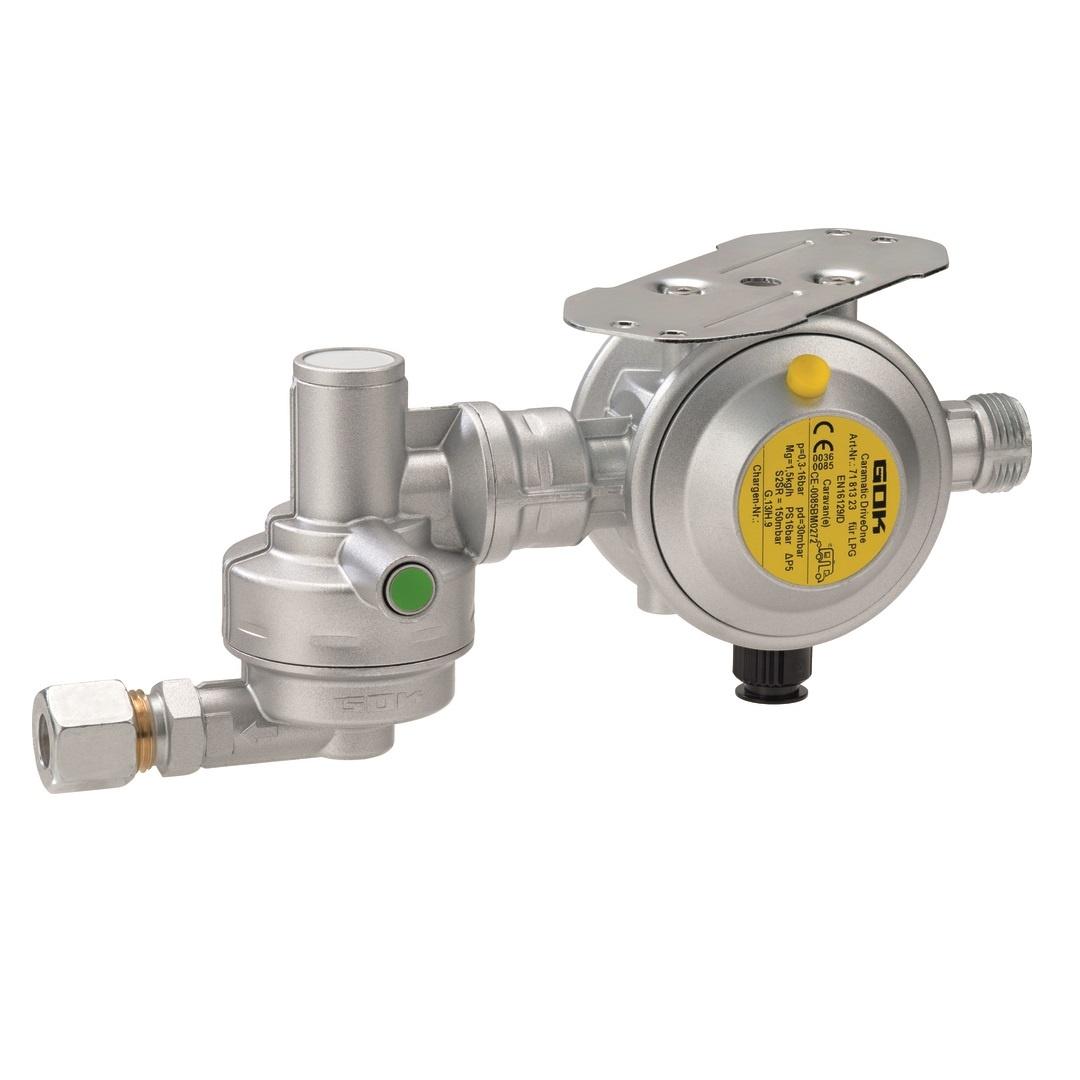

Caramatic DriveOne CSW 1,5 kg/h, 30 mbar, poziomy

Caramatic DriveOne CSW 1,5 kg/h, 30 mbar, poziomy

Numer katalogowy: 71-813-23

Zespół reduktora z zabezpieczeniem do eksploatacji instalacji jednobutlowych w przyczepach i samochodach kempingowych podczas jazdy

Elementy zestawu: reduktor niskiego ciśnienia z zabezpieczeniem przed nadciśnieniem S2SR, mechaniczny czujnik zderzenia, zestaw kontrolny i uchwyt ścienny

Zalety i wyposażenie
• ogrzewanie podczas jazdy z zastosowaniem mechanicznego czujnika zderzenia, który w razie wypadku za pomocą oddziałującego bezpośrednio na element wyzwalający opóźnienia wynoszącego 3,5 g ± 0,5 g blokuje przepływ gazu; przy średniej masie pojazdu odpowiada to prędkości zderzenia ok. 15 do 20 km/h ze stałą przeszkodą
• możliwość używania w całej Europie dzięki zastosowaniu odpowiednich dla poszczególnych krajów węży wysokiego ciśnienia – Caramatic ConnectDrive (nie są dołączone do zestawu)
• zestaw kontrolny umożliwiający kontrolę szczelności instalacji gazu płynnego bez demontażu reduktora ciśnienia
• wersja z przyłączem na wyjściu śzp. (RVS) 10 / 8 jest seryjnie wyposażona w przejściówkędo podłączenia do przewodów rurowych 8 mm
• dostosowany do przyłącza Eis-Ex

Zgodność
• WE – badanie typu zgodnie z Rozporządzeniem w sprawie urządzeń spalających paliwa gazowe (GAR)

Wydajność 1,5 kg/h
Ciśnienie wyjściowe 30 mbar
Maksymalne dopuszczalne ciśnienie PS 16 bar
Zapytaj o produkt Pliki do pobrania (1) Zobacz film
Doradztwo techniczne Pn.–pt. 8:00–16:00, tel. (+48) 62 735 84 08

Opis produktu

Caramatic Drive One.

Przyłącza:

  • • montaż poziomy, wejście proste
  • • M20 zew. x 1,5 x śzp. (RVS) 10/8

Zespół reduktora z zabezpieczeniem do eksploatacji instalacji jednobutlowych w przyczepach i samochodach kempingowych podczas jazdy. Dwustopniowy zabezpieczający reduktor ciśnienia „S2SR” (Safety two Stages Regulator) to dwa połączone szeregowo reduktory ciśnienia. Jeżeli jeden z dwóch stopni reduktora ulegnie awarii, np. na skutek zanieczyszczenia lub innych ciał obcych w zaworze, drugi poziom reduktora przejmuje funkcję redukcji do maksymalnie 150 mbar.

Budowa

  • przyłącze na wejściu
  • przyłącze na wyjściu
  • zielony przycisk na czujniku zderzenia
  • otwór oddechowy S2SR
  • króciec kontrolny z nakrętką
  • dwustopniowy zabezpieczający reduktor niskiego ciśnienia (S2SR)
  • płyta montażowa

Użytkowanie

Zastosowanie

  • Eksploatacja podczas jazdy lub przy stojącym pojeździe
  • Przyczepy kempingowe
  • Samochody kempingowe

Miejsce instalacji

  • do podłączania do butli gazowej (za pomocą węża wysokiego ciśnienia z zabezpieczeniem w przypadku pęknięcia węża SBS Caramatic ConnectDrive)
  • bezpośrednio do przewodu rurowego niskiego ciśnienia
  • zastosowanie innych mediów, wartości ciśnienia
  • zastosowanie gazów w fazie płynnej
  • montaż przeciwnie do kierunku przepływu
  • używanie niewłaściwych przewodów elastycznych
  • zmiany w produkcie lub jego części
  • użytkowanie w temperaturach otoczenia odbiegających od przewidzianych
  • montaż odbiegający od pozycji montażowej
  • pobór z leżących butli gazowych
  • stosowania wewnątrz budynków
  • montaż przez użytkownika lub operatora
  • eksploatacja podczas jazdy urządzeń niezatwierdzonych przez producenta
  • eksploatacja podczas jazdy urządzeń do gotowania lub pieczenia
  • eksploatacja z wężem wysokiego ciśnienia bez zabezpieczenia w przypadku pęknięcia węża SBS

Montaż

Przed przystąpieniem do montażu należy sprawdzić produkt pod kątem możliwych uszkodzeń transportowych i kompletności. Sam montaż musi przeprowadzać wyspecjalizowana firma.

Dla zapewnienia prawidłowego działania, zespół reduktora z zabezpieczeniem Caramatic DriveOne musi:

  • być przykręcony do stabilnej ściany/sufitu (2 śrubami – nieobjęte zakresem dostawy),
  • w zależności od wersji musi być zamontowany pionowo do stabilnej ściany lub poziomo na suficie skrzynki na butle gazowe,
  • mieć element wyzwalający ustawiony zawsze w pionowej pozycji
  • zachowywać prawidłowy kierunek montażu, oznaczony strzałką na zespole reduktora z zabezpieczeniem.

W razie dodatkowych pytań zapraszamy do kontaktu.
