Opis

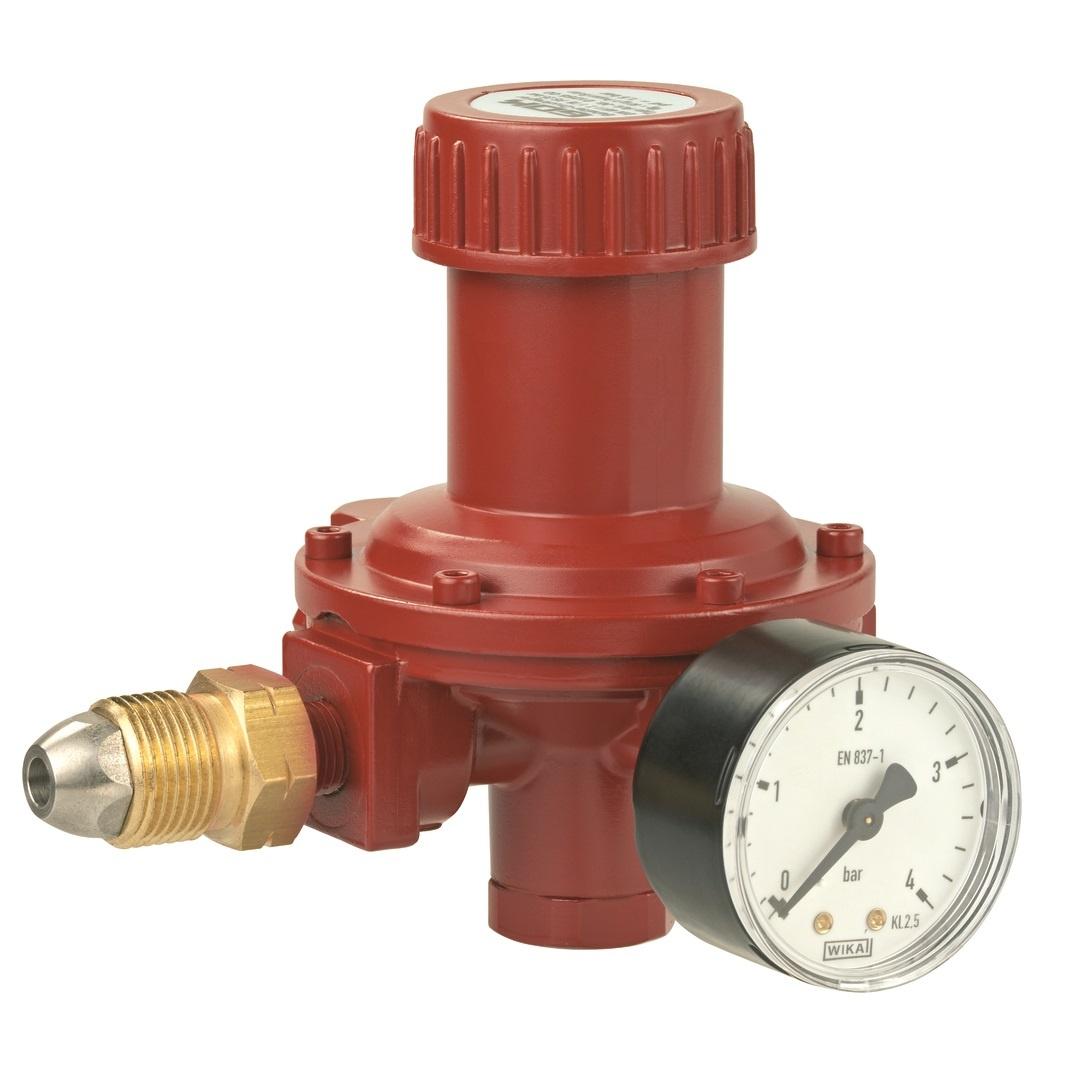

Reduktor gazowy I stopnia.

Wydajność: 60 kg/h

Ciśnienie wyjściowe: 1,5 bar

Ciśnienie wejściowe: do 16 bar

Maksymalne dopuszczalne ciśnienie: PS 25 bar

Przyłącza: POL x G 1/2 wew.

Reduktor zbiornikowy I stopnia utrzymuje stałe ciśnienie wyjściowe podane na tabliczce znamionowej produktu, niezależnie od wahań ciśnienia wejściowego oraz zmian przepływu i temperatur w zakresie ustalonych granic.

Budowa

• przyłącze na wejściu,
• przyłącze na wyjściu,
• opcjonalnie manometr,
• pokrywa zamykająca ze stałym ustawieniem,
• pokrętło nastawne,
• wkręt w pokrętle,
• opcjonalnie otwór do zabezpieczenia przed owadami.

Montaż i użytkowanie

Reduktor przeznaczony jest do stosowania zarówno wewnątrz, jak i na zewnątrz budynków. Co ważne, w przypadku, gdy klient decyduje się na stosowanie reduktora na zewnątrz, należy zamontować go w miejscu, które jest dobrze zabezpieczone przed dostawaniem się wilgoci. Zaleca się montaż pod ochronną pokrywą zbiornika, szafie reduktora bądź skrzynce ochronnej.

Przed przystąpieniem do montażu należy też dokładnie sprawdzić produkt pod kątem ewentualnych uszkodzeń transportowych oraz kompletności zestawu. Sam montaż wykonuje się bezpośrednio na zbiorniku gazu i powinny go wykonywać osoby, które posiadają do tego odpowiednie kwalifikacje. W instrukcji dołączonej do produktu znajdują się wszelkie wskazówki dotyczące instalacji.

Użytkowanie niezgodne z przeznaczenie to takie, które wykracza poza zakres zgodnego użycia, np.:

• stosowanie innych mediów bądź wartości ciśnienia,
• zastosowanie gazów w fazie płynnej,
• montaż przeciwny do kierunku przepływu,
• używanie niezgodnych przewodów elastycznych,
• samodzielne zmiany w produkcie bądź jego części.

Zalety i wyposażenie

• sitko filtra w przyłączu na wejściu reduktora,
• opcja z wydmuchowym zaworem bezpieczeństwa PRV,
• opcja z manometrem,
• opcja z membraną ochronną,
• opcja z zabezpieczeniem przeciw owadom.

Uruchamianie

W momencie uruchamiania produktu należy kierować się poniższymi krokami:

• armatura odcinająca urządzeń gazowych musi być zamknięta,
• zawór poboru gazu należy otwierać powoli,
• należy przestrzegać instrukcji montażu i obsługi urządzenia odbiorczego.

Obsługa

Aby obsłużyć reduktor, należy:

• Zwolnić pokrętło: wykręcić lekko wkręt pokrętła, używając do tego klucza imbusowego.
• Ustawić ciśnienie na wyjściu: ustawić żądane ciśnienie na wyjściu, używając pokrętła (przy obracaniu w prawo zwiększasz ciśnienie na wyjściu). Ciśnienie na wyjściu można odczytać na manometrze w wersji z tą opcją wyposażenia.
• Blokowanie pokrętła: używając klucza imbusowego, wkręt wkręcić do oporu w odpowiednie wycięcie na obudowie pokrętła.

Konserwacja

Zalecana jest okresowa kontrola szczelności i działania urządzenia z reduktorem ciśnienie, np. raz w roku.

W razie pytań dotyczących naszych produktów zapraszamy do kontaktu. Nasi pracownicy udzielą niezbędnych informacji.
