Opis

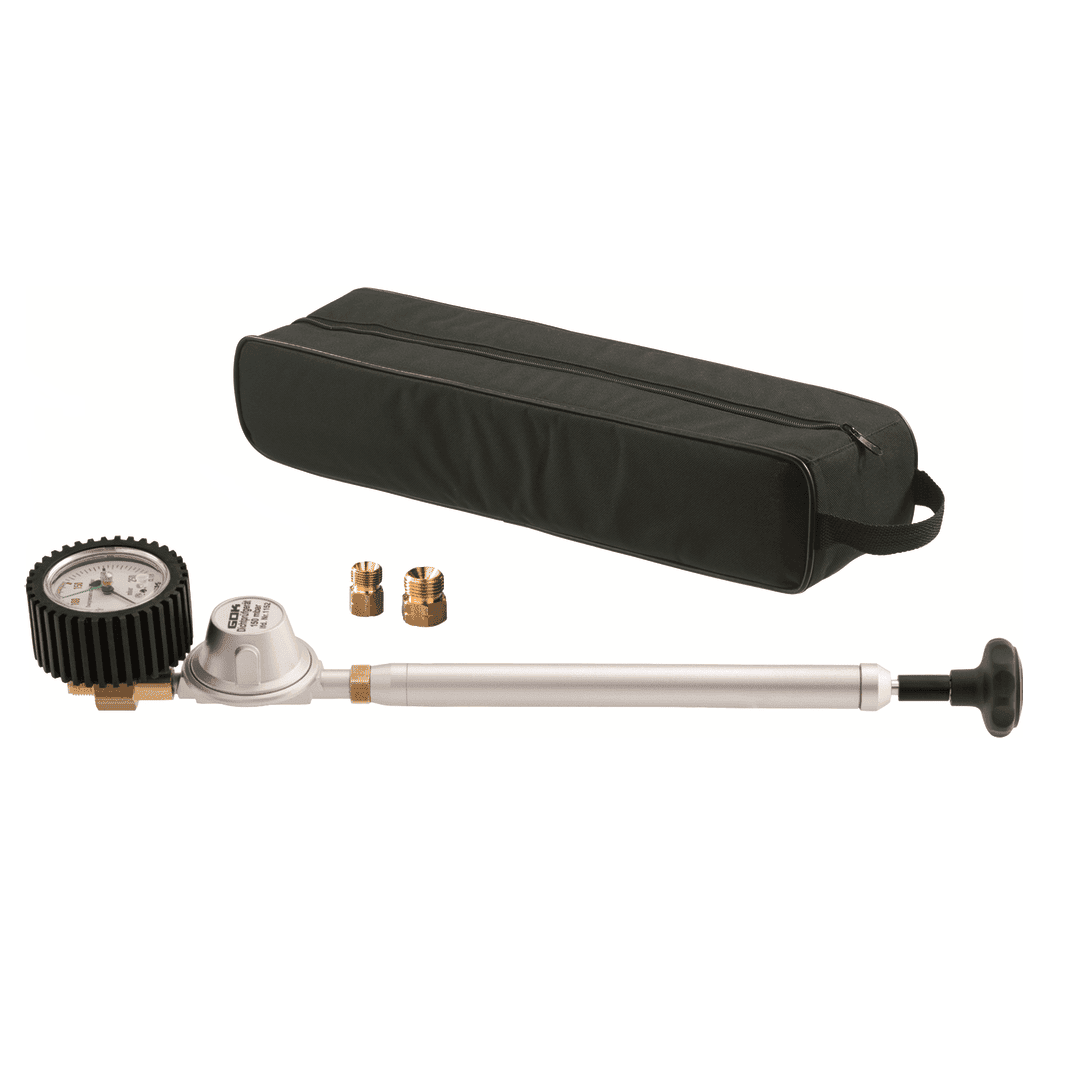

Przyrząd do kontroli szczelności instalacji gazu lotnego w pojazdach rekreacyjnych typ 150 z torbą transportową.

Po zakończeniu kontroli szczelności i działania ponownie szczelnie zamknąć wszystkie zawory odcinające.

Ponowne uruchomienie z jednoczesną kontrolą szczelności. Sprawdzić szczelność wszystkich połączeń, w tym złączy kontrolnych, wykorzystując spray do lokalizowania nieszczelności lub inne środki pieniące.

Kontrola szczelności musi zakończyć się wynikiem pozytywnym (instalacja szczelna)

Opis główny:

Przyrząd do sprawdzania szczelności instalacji LPG w pojazdach rekreacyjnych zgodnie z arkuszem roboczym DVGW G 607, arkuszem roboczym ÖVGW G 107 i EN 1949 oraz w małych jednostkach pływających zgodnie z arkuszem roboczym DVGW G 608 i EN ISO 10239.

Skład

W skład zestawu wchodzą następujące elementy:

• reduktor ciśnienia gazu
• manometr sprawdzający 0 do 250 mbar klasa jakości 1,0 (wytrzymałość do 2,5 bar)
• pompa ręczna
• torba transportowa
• złączka G 1/4 L wew. x G 3/8 L stoż. względnie G 1/4 L x G 1/2 L stoż.

Próba ciśnieniowa przewodu

Dokręcić do końca śrubę radełkowaną w kierunku przeciwnym do kierunku wskazywanego przez strzałkę, następnie doprowadzić do przewodu ciśnienie kontrolne o maksymalnej wartości.

Ustawienie niższego ciśnienie kontrolnego: odkręcić nieco śrubę radełkowaną w kierunku zgodnym z kierunkiem wskazywanym przez strzałkę, aż manometr wskażę pożądaną wartość, ponownie dokręcić śrubę radełkowaną. Następnie odczekać 10 minut przy żądanym ciśnieniu roboczym aż wyrówna się temperatura. Dopiero teraz rozpoczyna się właściwa kontrola szczelności, co trwa przynajmniej kolejne 10 minut. W razie spadku ciśnienia na manometrze należy ponownie sprawdzić wszystkie połączenia, np. połączenia lutowane i śrubowe rur pod kątem szczelności.

Po zakończeniu kontroli szczelności i działania ponownie szczelnie zamknąć wszystkie zawory odcinające: Ponowne uruchomienie z jednoczesną kontrolą szczelności. Należy sprawdzić szczelność wszystkich połączeń, w tym złączeń kontrolnych, wykorzystując spray do lokalizowania nieszczelności lub inne pieniące się środki. Kontrola szczelności bezwzględnie musi zakończyć się wynikiem pozytywnym, oznaczającym, że urządzenie jest szczelne.

Użytkowanie

Warto pamiętać, że każdy z elementów instalacji musi być użytkowany zgodnie z jego przeznaczeniem, co daje gwarancję prawidłowego funkcjonowania i bezpieczeństwa użytkowników. Nieprawidłowe jest każde inne użycie, wykraczające poza zakres zastosowania zgodnego z przeznaczeniem:

• zastosowanie innych mediów, wartości ciśnienia
• zastosowanie gazów w fazie płynnej
• montaż przeciwnie do kierunku przepływu
• używanie niewłaściwych przewodów elastycznych
• zmiany w produkcie lub jego części
• użytkowanie w temperaturach otoczenia odbiegających od przewidzianych
• montaż odbiegający od pozycji montażowej
• pobór z leżących butli gazowych
• stosowania wewnątrz budynków
• montaż w przyczepach mieszkalnych i łodziach rekreacyjnych
• montaż przez użytkownika lub operatora
• eksploatacja podczas jazdy urządzeń niezatwierdzonych przez producenta
• eksploatacja podczas jazdy urządzeń do gotowania lub pieczenia

Konserwacja

Podczas pracy z manometrami należy zachować ostrożność. Należy przechowywać je w walizce.

Regularnie należy też kontrolować manometry w celu zapewnienia dokładności pomiaru.
